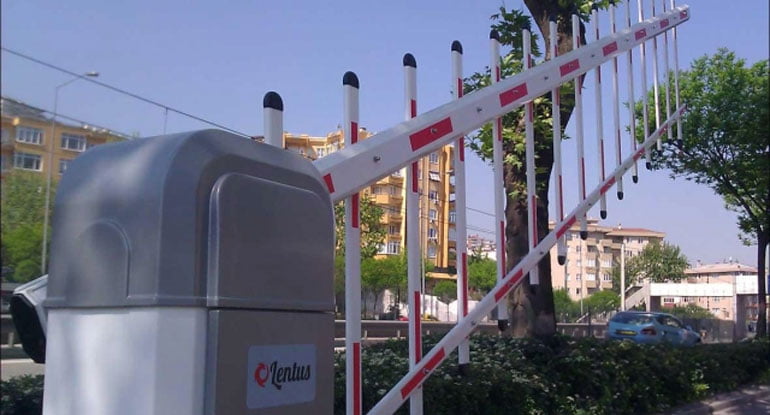

Lentus Bariyer Montajı Nasıl Yapılır?

108
Lentus Bariyer Montajı Nasıl Yapılır?

Lentus Bariyer Sistemleri, genellikle araç giriş ve çıkışlarını kontrol etmek, trafiği yönlendirmek ve istenmeyen girişleri engellemek amacıyla kullanılan güvenlik sistemleridir. Bu bariyerler, farklı tasarım ve özelliklere sahip olabilir, ancak hepsinin ortak noktası güvenlik ve erişim kontrolü sağlamaktır. Aşağıdaki Lentus Bariyer Kurulum Kılavuzunu inceleyebilirsiniz.

Lentus bariyer montajı, doğru bir şekilde gerçekleştirildiğinde, güvenliğinizi artırmak ve istenmeyen durumları önlemek için etkili bir çözüm sunar. Bu montaj süreci, dikkatlice planlanmış adımların takip edilmesini gerektirir. İşte Lentus Bariyer Montajı için temel adımlar:

Lentus Bariyer Teknik Özellikler

Enerji 220V AC 50 Hz
Motor Gücü 80 W 24 Vdc
Motor Hızı 1400 devir / dakika
Max. Kol Uzunluğu 6 m
Açma/Kapama Süresi 6 sn (4-6 m için)
Çalışma Sıcaklığı -20˚C…+50˚C
Koruma Sınıfı IP 44

Lentus Bariyer Montajı

Lentus Bariyer gövdesinin yüzeye montajı

Lentus Bariyer Montajı
Lentus Bariyer Montajı

2. Lentus Bariyer kolunun gövdeye montajı

lentus bariyer kol montajı
lentus bariyer kol montajı

3. Kol Sabitleme

Kol sabitleme yayının dengesini ayarlayınız. Kolu sabitlemek
için yay ayarlanmalıdır. Uzunluğun değiştirilmesi gerektiğinde yay
tekrar ayarlanmalıdır.

4. Son pozisyonların ayarlanması

lentus kol montajı
lentus kol montajı

5. Hızlı manuele alma fonksiyonu

  • Kol hareketini ayarlamak için mekanik limit switchler ve mıknatıslı limit switchler vardır. Son pozisyonlar değiştirilemez.
lentus bariyer montaj
lentus bariyer montaj

6. Elektriksel emniyet cihazı

  • Bariyerin limit switchleri, motor ve kontrol ünitesi bağlanmıştır.
  • Sadece fotoseller, varlık dedektörü ve enerji montaj sırasında bağlanmalıdır.
lentus bariyer programlama
lentus bariyer programlama

Bağlantı Diyagramı

lentus bağlantı diyagramı
lentus bağlantı diyagramı

Bağlantı Diyagramı (DC Motor)

Bağlantı Diyagramı (DC Motor)
Bağlantı Diyagramı (DC Motor)
  1. S5: “ON” Otomatik kapama fonksiyonu bağlıdır.
    “OFF” Otomatik kapama fonksiyonu bağlı değildir.
  2. OTOMATİK KAPAMA ZAMAN AYARI: Eğer “ON” seçili ise (otomatik kapama
    fonksiyonu) otomatik kapama erteleme süresi denge – ayarlama ile ayarlanabilir. Saat
    yönünde arttırılır, saat yönünün tersinde azaltılır.
    Elvericinin Kodlanması
  3. Öğrenme butonuna basınız.
  4. Kırmızı ışık yanacaktır.
  5. Kırmızı ışık yanıp sönmeye başlayana kadar elverici üzerinde seçtiğiniz butona basınız.
  6. Elverici kodlanmıştır.
  7. Diğer elvericileri kodlamak için de aynı yolu izleyiniz.
    Elvericinin Silinmesi
  8. Kırmızı ışık sönene kadar öğrenme butonuna basınız.
  9. Kodlanmış olan tüm elvericiler silinmiş olacaktır.

Lentus bariyer montajı, doğru bir şekilde gerçekleştirildiğinde, güvenliğinizi artırmak ve istenmeyen durumları önlemek için etkili bir çözüm sunar. Bu montaj süreci, dikkatlice planlanmış adımların takip edilmesini gerektirir. İşte lentus bariyer montajının temel adımları:

1. Alanın Değerlendirmesi: Lentus bariyer montajına başlamadan önce, uygulanacak alanın detaylı bir değerlendirmesi yapılmalıdır. Zeminin durumu, bariyerin konumu ve güç kaynağı gibi f”aktörler göz önünde bulundurulmalıdır.

2. Gerekli Malzemelerin Belirlenmesi: Lentus bariyer montajında kullanılacak malzemeler, bariyerin türüne ve montaj yapılacak alana bağlı olarak belirlenmelidir. Genellikle, bariyer, temel plaka, direkler ve kontrol ünitesi gibi bileşenleri içerir.

3. Temel Hazırlığı: Bariyerin dayanıklı bir şekilde sabitlenmesi için temel hazırlığı yapılmalıdır. Bu adım, zeminin düzeltilmesi, temel plakanın montajı ve gerekirse beton dökümü gibi işlemleri içerir.

4. Bariyerin Montajı: Lentus bariyeri, belirlenen alana monte edilmelidir. Bu adımda, direklerin doğru bir şekilde yerleştirilmesi ve bariyerin güvenli bir şekilde monte edilmesi önemlidir.

5. Elektrik Bağlantıları ve Kontrollerin Yapılması: Lentus bariyerinin kontrol ünitesi ve elektrik bağlantıları düzgün bir şekilde yapılmalıdır. Bu adım, bariyerin sorunsuz bir şekilde çalışmasını sağlamak için kritiktir.

Lentus bariyer montajı, bu adımların titizlikle takip edilmesini gerektiren bir süreçtir. Ancak doğru bir şekilde uygulandığında, güvenliğinizi artıran etkili bir çözüm sunar. Bu makalenin devamında, lentus bariyer montajının her adımını detaylı bir şekilde ele alacağız. Her adımda dikkat edilmesi gereken noktaları ve montaj sürecini kolaylaştıracak ipuçlarını bulacaksınız. Güvenliğinizi en üst düzeye çıkarmak için lentus bariyer montajına dair tüm detayları keşfedin!
